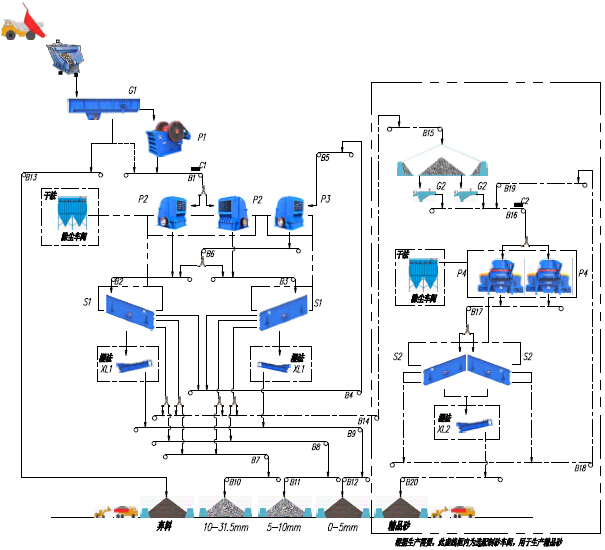

第一階段：將中等硬度的物料，在經過爆破處理等手段獲得的毛料輸送給棒條給料機，由棒條給料再輸送給顎式破碎機（C1412）進行破碎機，得到我物料為半成品；
第二階段：再將半成品物料顆粒通過皮帶機輸送給反擊式破碎機（PFQ1320或者PFQ1315）進行二次破碎，獲得混合骨料，再輸送給篩分車間進行分級篩分；
第三階段：篩分后的大顆粒物料由皮帶機送至反擊式破碎機再進行破碎，再次篩分后得到成品輸送至成品料倉。
備注：如果成品砂需要水洗也可以配置洗砂機用于成品砂的水洗，該系統的棒條給料機還具有預篩分功能，可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備，也可將原料中的泥土雜物作為棄料預先分離。
工藝特點：工藝簡單，占地面積小，系統設備破碎比大，生產效率高，系統成品產量高，成砂率高，成品粒級分布均勻，粒型好，滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>

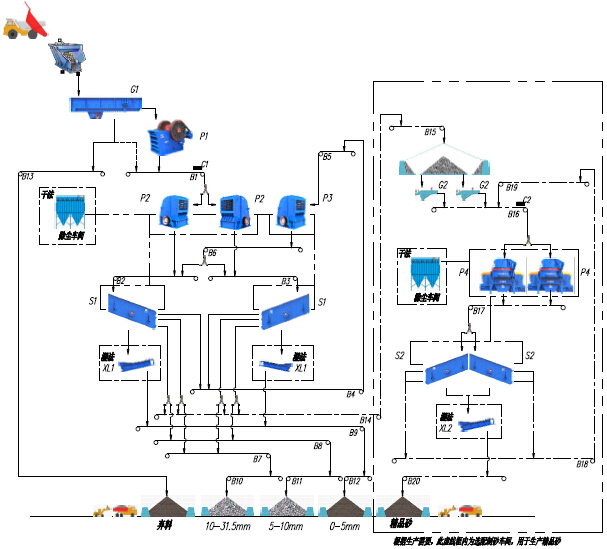

1、該系統工藝適用于時產800噸石灰石（白云巖）類中等以下硬度物料的加工破碎，將經過爆破處理或開挖洞采的毛料通過棒條給料機均勻的供給顎式破碎機破碎，經顎式破碎機破碎后的半成品物料通過皮帶機輸送給反擊式破碎機進行二次破碎；
2、經反擊破二次破碎后的混合骨料經過皮帶機輸送至一篩車間進行分級篩分，篩分過后將大于用戶需要的大顆粒物料通過皮帶機輸送至細碎反擊式破碎機再進行破碎，破碎后的物料再通過皮帶機也輸送至一篩車間進行篩分，篩分過后的不同顆粒級別的成品通過成品出料皮帶機輸送至成品料倉。3、不符合要求的大顆粒再次返回細碎反擊式破碎機進行循環破碎。
備注：該系統在干法生產時根據客戶的需要和環保的要求還可以配置除塵系統 。
工藝特點：工藝簡單，占地面積小，系統設備破碎比大，生產效率高，系統成品產量高，成砂率高，成品粒級分布均勻，粒型好，滿足建筑行業多種領域?qū)λ霉橇系囊蟆?/p>
|
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
|
G1 |
棒條給料機 |
ZSW600×180 |
臺 |
1 |
|
P1 |
顎式破碎機 |
C1412 |
臺 |
1 |
|
P2 |
反擊式破碎機 |
PFQ1320 |
臺 |
2 |
|
P3 |
反擊式破碎機 |
PFQ1315 |
臺 |
1 |
|
S1 |
振動篩 |
3YKR2475 |
臺 |
2 |
|
XL1 |
洗砂機 |
XL914 |
臺 |
2 |
|
C1 |
除鐵器 |
|
臺 |
1 |
|
G2 |
振動給料機 |
ZG-150 |
臺 |
2 |
|
P4 |
制砂機 |
PLS-1000 |
臺 |
2 |
|
S2 |
振動篩 |
2YK2460 |
臺 |
2 |
|
XL2 |
洗砂機 |
2XL914 |
臺 |
1 |
|
C2 |
除鐵器 |
|
臺 |
1 |
說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。
|
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
|
G1 |
棒條給料機 |
ZSW600×180 |
臺 |
1 |
|
P1 |
顎式破碎機 |
C1615 |
臺 |
1 |
|
P2 |
反擊式破碎機 |
PFQ1520 |
臺 |
2 |
|
P3 |
反擊式破碎機 |
PFQ1320 |
臺 |
1 |
|
S1 |
振動篩 |
3YKR3073 |
臺 |
2 |
|
XL1 |
洗砂機 |
XL914 |
臺 |
2 |
|
C1 |
除鐵器 |
|
臺 |
1 |
|
G2 |
振動給料機 |
ZG-200 |
臺 |
2 |
|
P4 |
制砂機 |
PLS-1200 |
臺 |
2 |
|
S2 |
振動篩 |
2YK2475 |
臺 |
2 |
|
XL2 |
洗砂機 |
2XL914 |
臺 |
1 |
|
C2 |
除鐵器 |
|
臺 |
1 |
